VMS 101 – Bölüm 1

Bu bölümde video yönetim yazılımının temellerinden bahsedilecektir.

Kısaltmalar :

NVR : Network Video Recorder

VMS : Video Management Software

NVR vs VMS

Canlı görüntüleme – yaygın istemci özellikleri nedir ? şablonlar, kamera listesi, zaman çizelgesi

Video arama – Video araması nasıl yapılır ? Tarih-Analitik tabanlı – thumbnail

Video dışarı çıkarma – video nasıl dışarı çıkarılır ? dosya formatı, watermark, mobil app

Kamera keşif/yeni cihaz ekleme – kameralar nasıl keşfedilir ve eklenilir? Otomatik, manuel yöntemler

Sistem yönetimi – temel sistem ayarları nedir ? kayıt, kullanıcı, alarm tanımları, sağlık monitörü vb

CBS, E-harita desteği – harita desteği ve cihazların harita üzerine konumlandırılması, alarm anlarında değişim

VMS vs Düşük maliyetli NVR’lar – avantaj ve dezavantajları, maliyet, özellikler

İşletme kıyaslaması (VMS vs NVR) – niçin nvr’lar daha basit, eğitim, teknik kabiliyet gereksinimi

VMS donanım esnekliği – VMS çözümü nasıl daha esnek ve ölçeklenebilir, açık platform

Yaygın olarak kullanılan VMS’ler/NVR’lar – hangi üreticiler yaygın olarak kullanılmaktadır.

NVR’lar vs VMS :

Video yönetim yazılımı ile NVR arasındaki en teme fark, NVR (Network video recorder) ön yüklü bir video yönetim yazılımı ve işletim sistemi ile gelir. Ancak VMS yüklenip koşturulabilmesi için donanım ve işletim sistemine ihtiyaç duyar. Donanım olarak fiziksel makine, sanal makine ya da cloud kullanılabilir.

VMS elbette NVR’a göre daha çok fonksiyona sahiptir. Bunun yanında bazı VMS yazılım üreticileri kurulum süreçlerini basite indirgemek amacıyla kendi NVR opsiyonlarını sunar. NVR üreticileri birçok NVR’a eş zamanlı bağlantı sağlayıp, bu NVR’ların kabiliyetlerini kullanmayı sağlayan stand-alone client yazılım sağlarlar. Bu stand-alone client yazılımı live view, playback, alarm alma, kullanıcı yetkilendirmesi gibi süreçleri yönetmeyi sağlar.

Canlı video görüntüleme :

Bir gözetleme sisteminin en yaygın fonksiyonu canlı görüntü alma ve kayıtlı görüntülere erişimdir.

Elektronik Gözetleme sisteminin CCTV bileşeninde canlı video alma fonksiyonu “client-istemci” olarak adlandırılan yazılım ile genellikle yapılır. VMS istemcileri tipik olarak masaüstü tabanlı, web tabanlı, mobil uygulama (ios / android) tabanlı olabilmektedir.

İstemci ara yüzü; cihaz ağacı listesi, harita (GIS,e-harita), kontrol fonksiyonu menüleri (Pan, tilt, zoom, iris, focus, preset tanımı gibi.) anlık playback gibi özelliklerden oluşmaktadır.

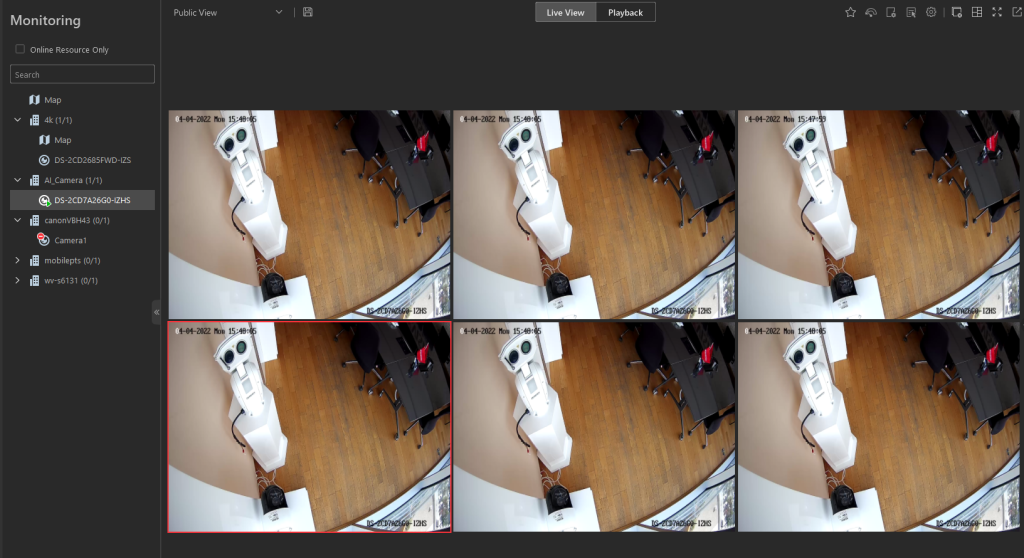

İzleme şablonu :

Layout’lar çok sayıda kamerayı daha organize ve önem seviyesine ya da lokasyonuna göre hızlı bir şekilde erişip izlemek amacıyla tasarlanır. 1×1, 2×2,4×4 gibi çeşitli şablonlar olduğu gibi, esnek adaptif layout tasarımları da yapılabilmektedir.

Ancak çok sayıda kamerayı eş zamanlı izlemek oldukça zordur, her bir kameranın görüntülendiği çerçeve küçüldüğü için, görülebilir detaylar azalır.

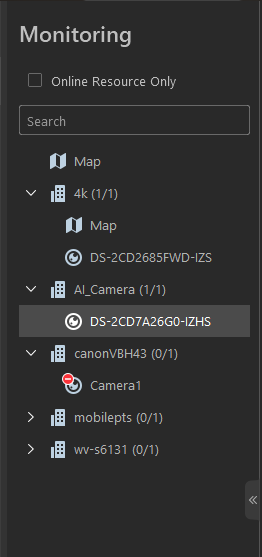

Kamera listesi :

Kamera listesi, yazılım üzerinde tanımlanmış olan cihazları ifade eder. Çok sayıda cihazın olduğu durumlarda manuel olarak kamera bulmak oldukça zordur. VMS’ler kamera araması için, cihaz ağacı için arama motoru sağlar.

Kamera kontrol fonksiyon menüsü :

Kontrol fonksiyonu menüleri, yaygın fonksiyonlar olan snapshot almak, manuel video kayıt başlat, ptz kontrol, tag oluşturma, dijital zoom, gibi fonksiyonları çalıştırmayı sağlayan butonlar sağlar.

Snapshot/capture : sahnede o anda görüntülenenin resminin yakalanmasını sağlar. Videoya göre paylaşımı daha basittir ve boyutu daha küçüktür. Ancak snapshot tüm olayı yansıtamaz.

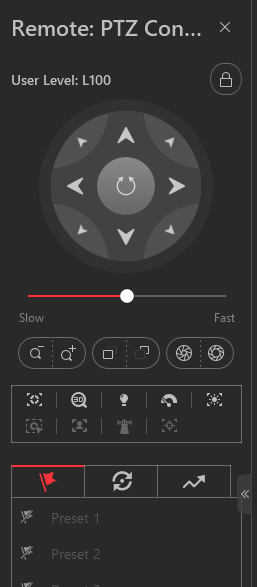

PTZ Kontrol : kameranın x,y ekseninde hareketi ve zoom in/out yapılmasını sağlar. Bunun dışında yeni nesil pt kontrol menüleri; preset-patrol tanımı, iris-focus ayarı yapılabilmesini sağlar.

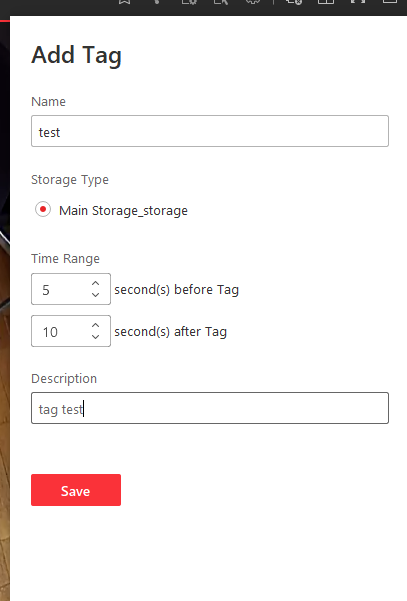

Tag : live video , playback esnasında önemli anlar etiketlenerek daha sonra ilgili ana gidilmek istendiğinde tarih-saat bazlı, motion bazlı arama yapmak yerine bu tag ile arama yapılabilir. Taglama yapılırken tag öncesi ve sonrası kaç saniyelik aralığın alınacağı da belirlenebilir.

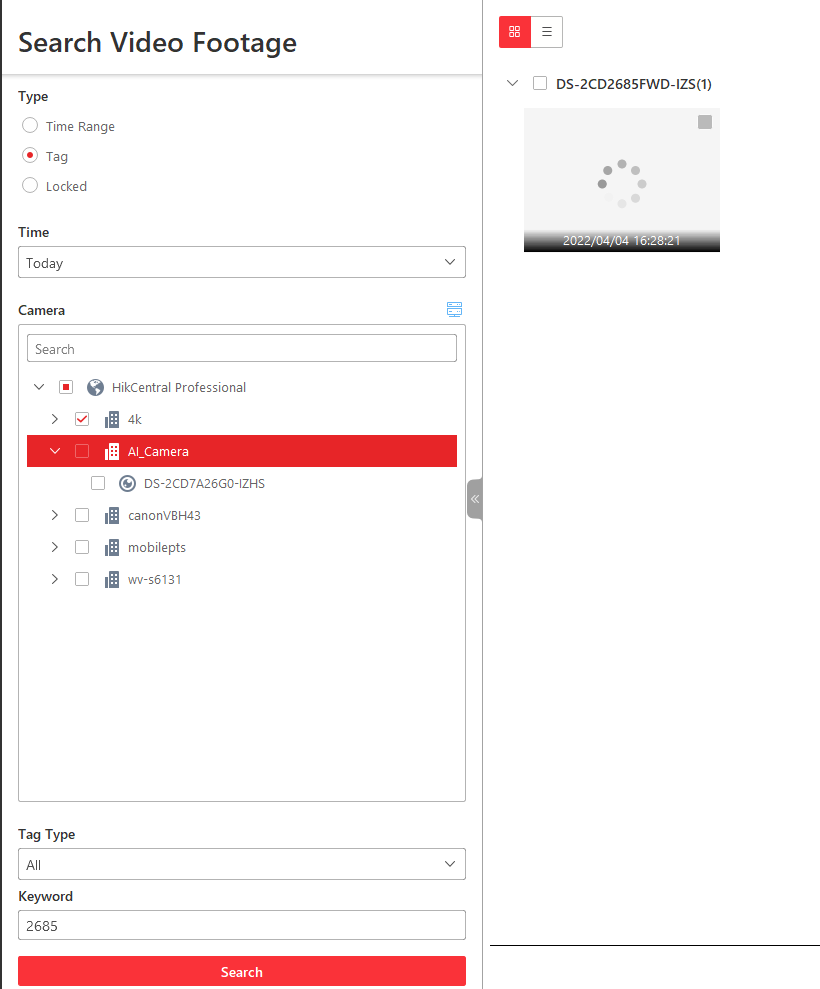

Taglanmış olan videolar, taglar ile hızlıca bulunabilir. Bunun için video yönetim yazılımları içinde tag tabanlı arama motoru bulunmaktadır.

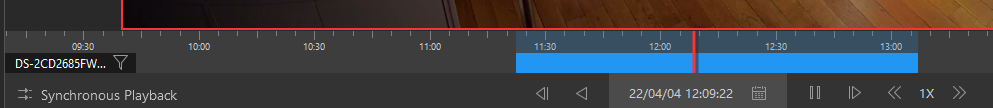

Playback zaman çizelgesi :  kaydedilmiş olan videonun manuel olarak kaydırılarak ya da spesifik tarih-saat girilerek kayıt oynatımı sağlanır.

Playback esnasında çeşitli hızlarla ileri sarma ve geri sarma yapılabilmektedir. Örneğin 1x,2x,4x,8x,16x gibi. Modern video yönetim yazılımlarında 512x gibi hızlara kadar çıkmaktadır.

Anlık kayıtlı görüntüye geçiş :

Güvenlik operatörleri, live video izlemesi esnasında önemli detayları kaçırabilir. Anlık playback ile 15sn-5dk arasında kısa süreli playback, canlı izleme yapılırken gösterilir.

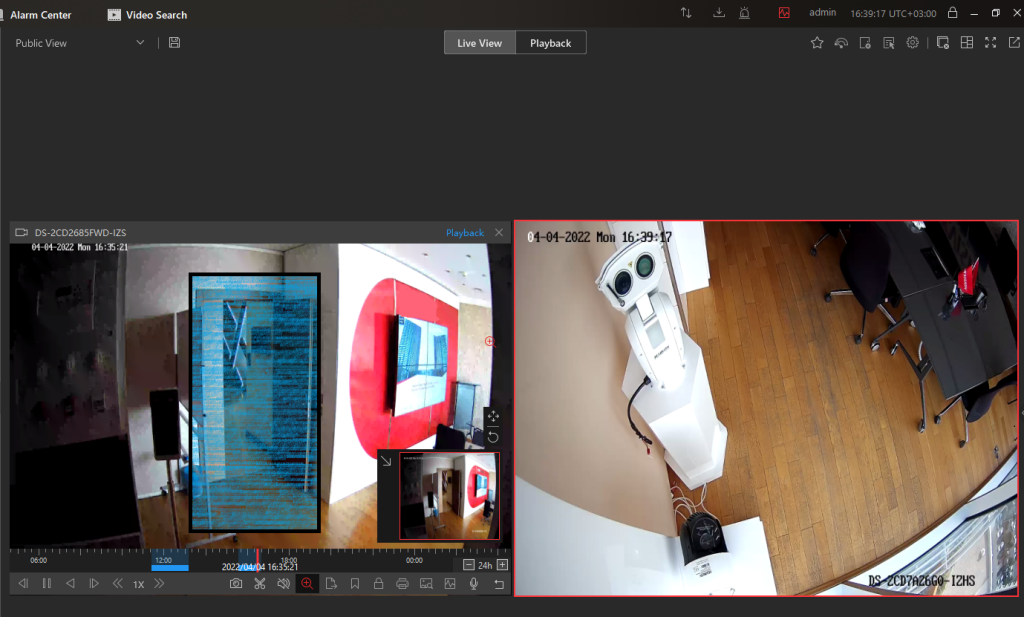

Live view penceresinde, sol pencerede playback, sağ pencerede canlı video.
